一、鋼絲鐓粗加工
1.破素鋼絲的鐓粗加工

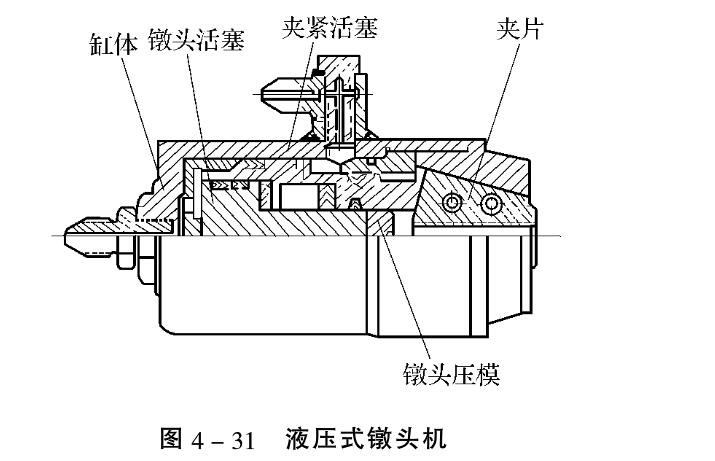

碳素鋼絲的鐓粗加工機械主要是液壓冷鐓機，如圖所示。
液壓式鐓頭機是由缸體、夾緊活塞、鐓頭活塞和夾片等組成。 這種機械使用靈活，體積小，便于操作，比較適宜于在施工現場使 用。它每分鐘可鐓頭4?5個，使用時還可配合400kg/cm的高壓 油泵。現場鐓粗碳素鋼絲時多用這種設備。
2.鋼筋籠滾焊機冷拔鋼絲的鐓粗加工

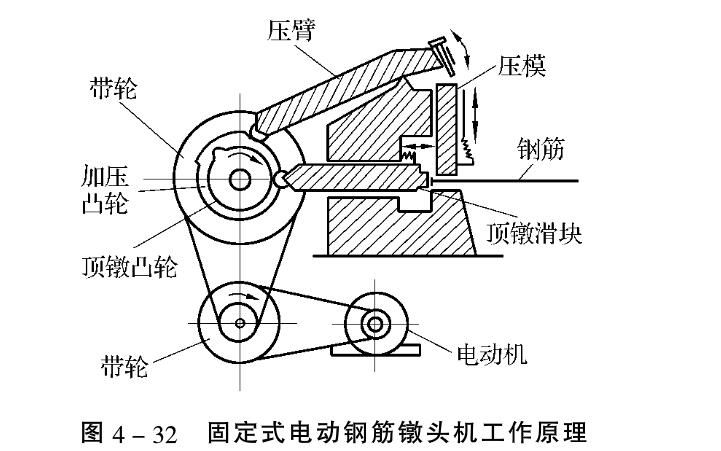

現在冷拔低碳鋼絲的鐓頭機械常用的是電動鋼筋鐓頭機，其 形式如圖所示。
其工作原理是：電動機通過皮帶輪減速后使主軸向前旋轉，主 軸帶動加壓凸輪，當凸緣部分與滾輪相接觸時，加壓杠桿左端抬
起，右端下壓，使上壓模下落壓住冷拔鋼絲。同時，頂鐓凸輪的凸 緣與滑塊左端的滾輪接觸，使滑塊沿水平方向向右推動，滑塊的右 端附近有一個短的圓鐓模，滑塊向右移動，鐓模擠壓已被壓模卡住 的冷拔鋼絲頭，從而加工成鐓頭帽。當壓模、鐓模由于凸輪作用向 前動作一次后，因復位彈簧的作用將壓模、鐓模送回原處，如此反 復進行。
液壓式鐓頭機適宜于高強度鋼絲、冷軋余熱處理鋼絲的鐓粗。
二、鋼筋籠滾焊機鋼筋鐓粗頭加工
1.電熱鐓粗的工作原理

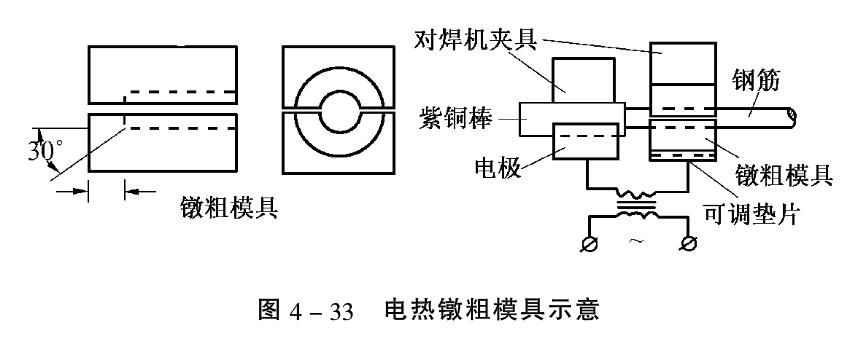

鋼筋鐓粗頭可分為冷鐓和熱鐓兩種方法。目前施工工地上普 遍采用的是電熱鐓粗方法。電熱鐓粗一般是在杠桿傳動式對焊機 上進行，其工作原理是:對焊機通電后，通過對焊機電極將鋼筋端 部加熱軟化后，將其頂壓到模具中，使鋼筋端部形成一個燈籠形的 圓頭。在對焊機上一般附加兩個專用模具，一個為平面平整的紫 銅棒;另一個是一夾鋼筋用的帶喇叭口狀的模具，它們都起電極和 將鋼筋端頭頂粗的作用，如圖4-33所示。
2.電熱鐓粗的操作要點
操作前，先將紫銅棒和鐓粗模具安裝到對焊機上，在對鋼筋需 鐓粗的一端進行除銹后夾在模具上，使鋼筋的端面和銅棒接觸，然 后接通電源進行加熱，等鋼筋端部開始具有塑性時對其加壓，直至 成為所要求的形狀。冷卻后將夾具卸去，從而完成鐓粗工作。
3.鋼筋籠滾焊機電熱徵粗鋼筋的主要參數
通電時間一般為30s;當鋼筋的直徑為12?16mm時，其調伸 長度采用30?35mm;焊接變壓器的級數一般采用V?1。
